Ce mini projet présente la réalisation de sous-verres avec la graveuse-découpeuse laser. Ce mini atelier est destiné à présenter :

1. des bases de la gestion de projet :
   • passer de l'idée au projet
   • identifier et acquérir les données, informations et compétences nécessaires pour réaliser le projet
2. les bases du workflow d'utiisation d'une graveuse/découpeuse laser :
   • utilisation de Lightburn pour graver une image
   • utilisation de la découpeuse/graveuse xTool

• station de travail Windows ou Ubuntu
• logiciels de DAO Gimp et/ou Inkscape
• logiciel de gravure Lightburn
• machine découpe/gravure laser xtool
• matériaux et consommables : cartons et contreplaqués

Des recherches rapides sur internet permettent de constater que il existe un standard de fait, pour les sous-bocks disponibles dans le commerce. Dans cet atelier, nous nous inspirerons des tailles standardes de sous bock pour réaliser nos sous-verres.

Respecter ce standard permet de s'assurer de produire des objets aux dimensions réellement pratiques dans l'utilisation. La réalisation par soi-même d'objet au FabLab permet aussi de créer des objets hors-norme.

Le choix d'un matériau est dicté par plusieurs règles liée au projet en lui même, ainsi que à l'environnement technique dans lequel on évolue. Dans le cas du FabLab, il s'agit des machines disponibles et de vos compétences à les utiliser.

• Le matériau est-il utilisabilité dans notre environnement technique ? Par exemple, certains matériaux ne sont pas découpables avec notre machine laser ou bien présentent des risques pour les personnes et ne doivent pas être utilisées avec une machine laser ;
• Le matériau est-il facilement diponible et à quel prix ?
• Le matériau (consommable) est-il facile d'utilisation avec ce type de machine ? Le temps machine necessaire est-il long ? Est-ce que on peut réduire le temps machine pour accélerer la production ?
• Le matériau est-il satisfaisant sur le plan ésthétique ? est-ce que le matériau est beau ; doit-on/peut-on faire du post-processing ?
• Le matériau est-il satisfaisant sur le plan pratique : quelles sont sa résistance et sa durabilité pour les usages envisagés ? Y a-t-il des facteurs d'utilisation ou environnementaux particuliers : eau, humidité, soleil (UV), sel etc.

L'utilisation de machines implique le respect de consignes de sécurité pour la protection des personnes et des équipements.

La réusssite technique d'un projet repose en grande partie sur le respect de principes techniques et de standards industriels. Le prototypage numérique repose sur des machines et des procédures d'utilisation de ces machines. L'expression workflow d'utilisation d'une machine est la présentation chronologique de l'ensemble des procédures à suivre pour réaliser la tâche.

La découpeuse/graveuse laser permet de découper des matériaux et de faire des gravures dessus.

Nous connaissons déjà les dimensions de découpe de nos sous-verre, nous devons maintenant

1. choisir une image ou un motif
2. trouver (attention à la licence et aux droits d'utilisation) un fichier correspondant ou le créer avec un logiciel de DAO
3. préparer le fichier pour la gravure (selection d'un morceaau, recadrage etc.)

• sous-bock carré : 9.3cm*9.3cm avec un arrondi de (rayon) de 1.2 cm
• sous-bock rond : 10 cm de diamètre

• carton ondulé
• contreplaqué 3 ou 4 mm

• station de travail Windows ou Ubuntu
• logiciels de DAO Gimp et/ou Inkscape
• logiciel de gravure Lightburn
• machine découpe/gravure laser xtool

Lightburn permet 3 types de réglages de gravure. La version wiki de l'atelier présente donc 1 exemple d'utilisation de chacun des modes de Lightburn :

1. ligne : utilisé pour le tracé ou la découpe
2. remplissage : utilisé pour des à-plats
3. image : utilisé pour des images (filtres, niveaux de gris etc.)

Les images bitmap sont composées de pixels individuels et sont mieux adaptées aux images complexes avec des détails variés, mais elles peuvent perdre en qualité lorsqu'elles sont agrandies : on voit les pixels, c'est ce qui produit l'effet escalier avec un agrandissement de l'image. Ces images ou ces photos sont généralement produites ou modifiées avec des logiciels comme Photoshop ou Gimp.

En revanche, les images vectorielles sont fondées sur des formules mathématiques et peuvent être agrandies ou réduites sans perte de qualité, ce qui les rend idéales pour les illustrations, les logos et les graphiques vectoriels. Ces images sont généralement produites ou modifiées avec des logiciels comme Adobe Illustrator ou Inkscape.

• Image utilisée : Version vectorielle (format .SVG) du logo du BIK'LAB

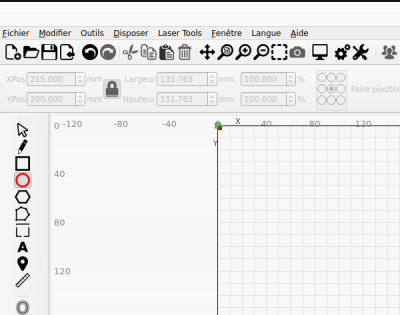

Dans la barre latérale gauche, choisir l'outil de dessin d'élipse (Ctrl + E) et tracer un cercle de 10 cm de diamètre.

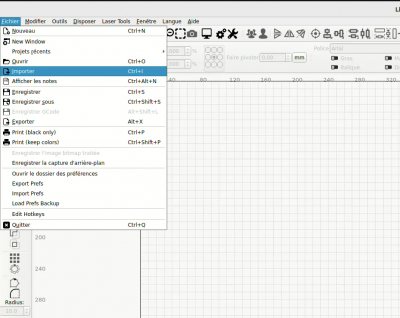

Télécharger l'image et l'importer dans Lightburn.
