Le kit ESP – BME680 permet de réaliser un nœud de mesure simple grâce à son capteur BME680. Ce kit sert de base à de nombreux ateliers d’initiation du Bik’Lab.

En plus de la température et de l’hygrométrie, le capteur BME680 permet de mesurer la pression atmosphérique ainsi que la qualité de l’air intérieur.

La platine d’essai et le microcontrôleur puissant doté de nombreux GPIO permettent d’’utiliser ce kit comme base pour des projets plus complexes en ajoutant des composants et des capteurs supplémentaires.

Micro-contrôleur : ESP8266 NodeMCU

Capteur : BOSH BME680

Alimentation : 3.3V

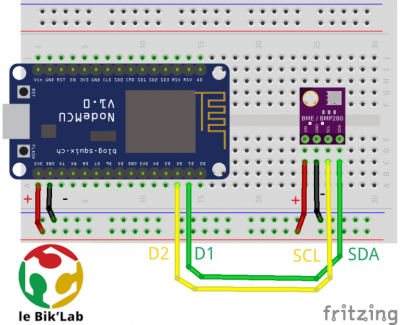

Protocole de communication : I2C

Un microprogramme correspondant à l’atelier exemple et à son environnement réseau est préchargé sur les contrôleurs fournis avec le kit. D’autres exemples de code sont disponibles sur le serveur git du Bik’Lab.

Mesures effectuées :

• Température : -40 à 85°C,
• précision : +-1°C
• Hygrométrie : 0-100%,précision : +-3%
• Pression atmo. : 300-1100 hPa,
• précision +-0.25%
• Qualité de l’air intérieur (IAQ): 0+,
• variabilité entre capteurs : 15%

Connexion réseau des nœuds de mesure : WiFi

fiche_kit_bme680.pdf
